Cara Kerja Bel Listrik

Saat saklar ditekan dalam keadaan on hingga menutup rangkaian yang sebelumnya sudah di hubungkan ke sumber arus listrik (baterai atau adaptor), maka arus listrik mengalir dari sumber arus listrik menuju interuptor (sekrup pada batang kayu) melalui kawat tembaga.

Lalu arus dilanjutkan menuju ke lempengan baja dan selanjutnya menuju ke kumparan (paku yang dililitkan kawat tembaga).

Dengan arus listrik yang mengalir lewat kumparan maka paku berubah menjadi magnet dan menarik lempengan logam atau besi tipis yang dilekatkan pada lempengan baja.

Di lempengan logam atau besi kemudian dilekatkan dengan lempengan besi yang berfungsi untuk pemukul bel.

Dengan tertariknya lempengan logam dan lempengan baja maka kawat pemukul bergetar dan memukul bel atau lonceng hingga berbunyi.

Di saat yang sama hubungan lempengan baja dengan interuptor terputus sehingga arus listrik akan berhenti mengalir.

Terhentinya arus listrik akan menyebabkan paku kumparan kehilangan sifat magnetnya. Hasilnya, lempengan baja kembali ke posisi awal.

Lempengan baja kembali terhubung dengan interuptor dan arus listrik mengalir kembali, sifat magnet pada kumparan muncul lagi. Demikian seterusnya hingga saklar dimatikan atau dalam keadaan off.

Alat dan Bahan yang Dibutuhkan

Alat serta bahan-bahan yang digunakan dalam membuat bel listrik sederhana ini berasal dari barang-barang bekas yang umumnya dapat ditemukan dengan mudah di sekitar kita. Atau kalau pun ada bahan yang tidak kamu temukan dalam keadaan bekas, bahan tersebut masih bisa kamu beli dengan harga murah.

Untuk sumber dayanya, kita akan menggunakan listrik sekitar 9 hingga 18 volt. Jika lebih dari itu kumparan yang kita buat bisa terlalu panas. Sebaliknya jika terlalu kecil, kerja dari bel buatanmu tidak akan optimal atau bahkan tidak bekerja sama sekali.

Berikut alat dan bahan yang harus kamu siapkan untuk membuat sebuah bel listrik sederhana:

Bahan-bahan

• Selembar papan kayu berukuran 30 x 25 cm dan tebal sekitar 1 cm.
• Kawat tembaga dengan diameter 1 mm dan panjang kurang lebih 11 m.
• Satu buah saklar (bisa menggunakan saklar lampu rumah bekas)
• Sumber daya listrik, bisa menggunakan satu buah baterai 9 volt, beberapa baterai dipasang seri dengan total tegangan 9-18 volt atau adaptor yang rentang tegangannya 9-18 volt.
• Satu paku besi 9 inci (paku usuk).
• Sekrup atau paku kecil (paku triplek) secukupnya.
• Lembaran aluminium bisa menggunakan kemasan bekas minuman kaleng.
• Sepotong kayu dengan diameter sekitar 1-1,5 cm (sebesar spidol besar).
• Satu buah sekrup ukuran 1,5 inci.
• Satu buah bel atau lonceng (bisa menggunakan bel sepeda bekas).
• Pelat besi tipis berukuran 1×15 cm
• Pelat baja tipis berukuran 1 x 7 cm (bisa menggunakan cutter bekas).

Alat-alat

• Tang
• Tang pemotong
• Palu
• Obeng minus ukuran kecil
• Obeng plus ukuran kecil
• Pisau kecil atau pisau lipat
• Gunting
• Solder dan tinolnya
• mistar
• pensil

Cara Membuat Bel Listrik Sederhana

Seperti judul yang kami sematkan, cara membuat bel listrik sederhana ini memang benar-benar sederhana. Pengerjaan yang harus dilakukan tidak terlalu kompleks, kamu hanya perlu mengikuti langkah-langkah berikut ini:

1. Pembuatan Kumparan

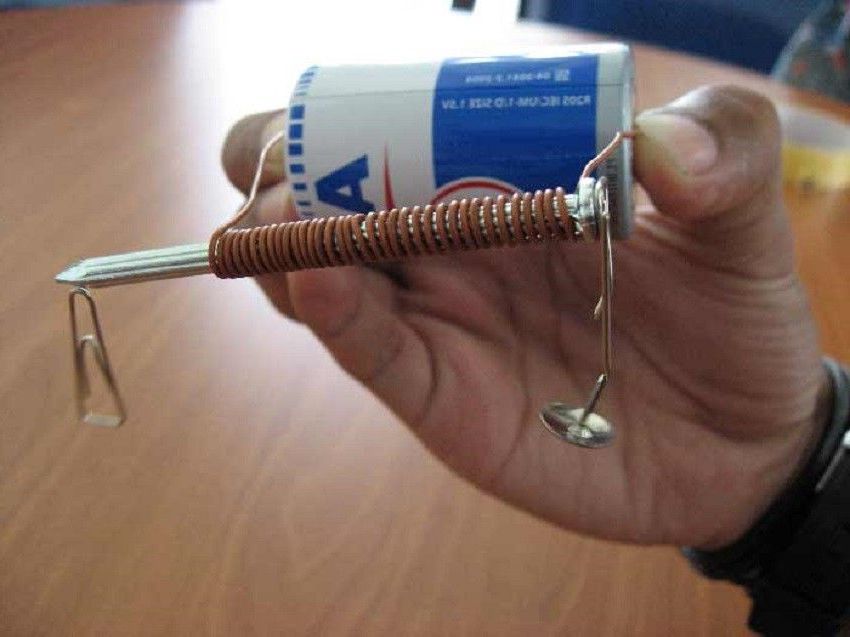

1. Langkah pertama adalah membuat kumparan yang nantinya berperan sebagai sumber medan magnet. Caranya dengan melilitkan kawat tembaga ke paku paku ukuran 9 inci. Silakan sesuaikan banyaknya lilitan dengan kebutuhanmu.
2. Jumlah lilitan minimal untuk membuat kumparan dengan bahan kawat tembaga berdiameter 1 mm pada paku 9 inci dan sumber tegangan 9-18 volt adalah sekitar 200-300 lilitan. Jika ingin menghasilkan medan magnet yang lebih kuat, kamu bisa menambah jumlah lilitannya, namun daya listrik yang dibutuhkan akan lebih banyak.

2. Pembuatan Pemukul Bel

1. Lempengan baja akan digunakan sebagai pegas dan lempengan besi sebagai lengan pemukul. Buat dudukan yang nantinya menjadi tempat pemukul lonceng menempel di papan. Dudukan dibuat dari besi siku-siku tipis (atau dapat dibuat dari membengkokkan lempeng besi).
2. Pasang siku-siku tersebut ke papan dengan sekrup (atau bisa dipaku), gunakan dua buah sekrup agar lebih kokoh. Kemudian satukan lempengan baja dan lempengan besi pemukul ke dudukan dengan menggunakan sekrup, agar lebih kuat kamu bisa mensolder keduanya ke sekrup (agar lebih jelas perhatikan gambar di atas).
3. Kemudian solder kawat tembaga yang berasal dari kumparan dengan lempengan baja yang terhubung ke interuptor (sekrup berukuran 1,5 inci).

3. Proses Perangkaian

1. Siapkan papan sebagai tempat menempel semua komponen yang akan dirangkai
2. Pasang baterai atau sumber daya lain dekat dengan saklar. Sambungkan sumbu positif baterai ke saklar dan negatif ke kumparan.
3. Tempelkan kumparan yang sebelumnya sudah kamu buat ke papan. Kamu dapat menempelkannya menggunakan penahan yang dibuat dari lembar alumunium dari kaleng bekas minuman. Potong dan lipat, kemudian simpan aluminum tersebut di atas kumparan dan paku atau sekrup tiap ujungnya ke papan (lihat gambar).
4. Pasang paku yang lebih kecil sebagai interuptor dengan menggunakan penahan yang terbuat dari kayu. Sekrup atau paku penahan tersebut agar kuat menyatu dengan papan. Solder kawat tembaga dari saklar ke interuptor.
5. Pasang saklar di dekat baterai, kemudian solder kawat tembaga untuk menghubungkan saklar dengan baterai.
6. Pasang pemukul di dudukannya.
7. Terakhir pasang bel atau lonceng di tempat yang bisa dijangkau oleh pemukul saat bergerak oleh tarikan medan magnet (lihat gambar).
