Mengenal V-Belt dan Jenis V-Belt
V-Belt merupakan salah satu media transmisi daya pada suatu mesin yang membentuk sebuah sabuk yang tersusun dari material karet dan memilik penampang trapesium maupun persegi sesuai dengan tipe, jenis dan kegunaannya. v-Belt digerakkan oleh gaya gesek penggerak, kemampuan v-belt untuk memindahkan tenaga tergantung pada ( Kecepatan v-belt, Gesekan antara v-belt dan pulley, Tegangan belt terhadap pulley, Sudut kontak antara belt dan pulley)
Fungsi dari V-Belt yaitu digunakan sebagai transmisi daya dari suatu poros ke poros yang lainnya melalui sebuah pulley yang berputar karena adanya sumber daya tertentu, dengan kecepatan putar yang sama ataupun berbeda bergantung pada rasio perbandingan kedua buah pulley.
Jenis-Jenis V-Belt
A. Raw Edge V-belt
Raw edge V-belt adalah karet V-belt yang digunakan untuk mobil, truk, bus, peralatan konstruksi dan berbagai aplikasi penggerak aksesori. V-belt jenis ini memiliki ketahanan panas, abrasi dan deformasi yang sangat baik, karena digunakan di bawah fluktuasi beban yang tinggi dan suhu tinggi di dalam ruang mesin.
Raw edge plain V-belt adalah konstruksi karet khusus yang terbuka, Karet langsung terkena katrol. Karena ini, sabuk memiliki daya cengkeraman tinggi dan tidak tergelincir, menciptakan kemampuan transmisi daya tinggi.
Dibandingkan dengan Raw Edge Plain V-belt, sudutnya menjadi lebih besar pada 52 °. Fleksibilitas dan daya tahan ditingkatkan dengan menggunakan bentuk cogged.
3. Raw edge multiply V-belt
Memiliki struktur yang identik seperti Plain Edge Plain V-belt namun dasar sabuk (permukaan dalam) adalah beberapa lembar kain bias dilaminasi, yang mengendalikan kebisingan dari pengulangan katrol yang berlebihan.

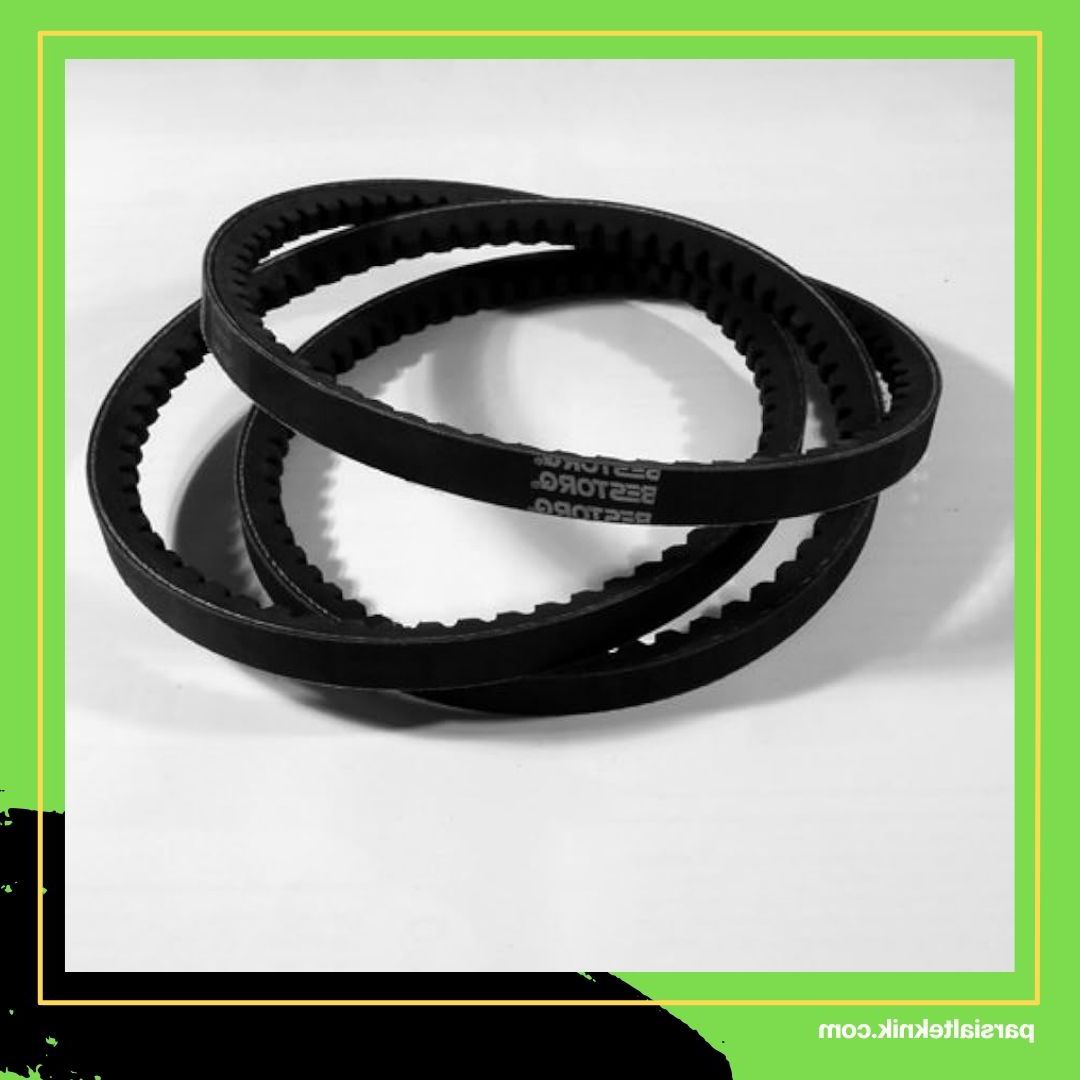

4. Raw edge cogged V-belt
Basis sabuk (permukaan dalam) adalah sabuk pengaman, yang memungkinkan hilangnya energi rendah dengan cara membengkokan, dan menyesuaikan dengan katrol berdiameter kecil. Selain itu, juga menunjukkan stabilitas dengan rotasi kecepatan tinggi.
Komponen dan Material Penyusun V-Belt
Badan Sabuk terbuat dari bahan campuran karet khusus yang dapat menghasilkan sifat mekanik yang cukup baik, efisiensi transmisi tinggi serta dapat menjamin tingkat keausan karet yang seminimum mungkin.
Merupakan komponen yang dapat direnggangkan yang berupa kawat dengan tingkat kekuatan yang tinggi serta hanya mengalami sedikit regangan ketika ditarik. hal tersebut guna menjamin kestabilan panjang dari sabuk serta lamanya waktu pemakaian sabuk.
Merupakan komponen yang terbuat dari material berupa serat tenunan, yang berguna untuk melindungi bagian-bagian yang mampu diregangkan.
V belt mesin jahit
Bagi TemanKJM yang sudah familiar dengan dunia jahit, atau tidak asing dengan jasa konveksi dan garment pasti tidak asing dengan beberapa alat penggerak atau belt yang terdapat pada beberapa mesin jahit, seperti Leather Belt, Vanbelt, Timing Belt. Namun apa perbedaan dari tiga jenis belt tersebut? Yuk, baca selengkapnya untuk tahu perbedaannya!
Belt Jenis ini digunakan pada mesin jahit klasik hitam dengan pedal gowes. Dan belt jenis leather belt juga bisa digunakan pada mesin pasang kancing.
Biasa digunakan pada mesin jahit high speed industrial. Pada jenis ini juga terdapat berbagai macam ukuran mulai dari ukuran 21-56 inch. Ada pula dua macam warna yaitu hitam dan putih.
Penggunaan ukuran vanbelt biasanya tergantung dari posisi dinamo yang dipasang pada papan meja. Semakin besar pulley yang digunakan, semakin besar juga ukuran vanbellt yang dipakai.
Untuk setiap jenis mesin seperti mesin jahit jarum 1, mesin obras, mesin pasang kancing atau mesin lubang kancing pasti menggunakan vanbelt yang berbeda, tidak ada ukuran baku atau ukuran khusus.
Timing belt digunakan pada mesin bordir komputer. Terdapat beberapa ukuran lebar timing belt mulai dari 3 cm, 3.5 cm, 4 cm, 4.5cm, 5cm. Warna juga beragam seperti hitam, hijau, da hijau-putih. Panjang timing belt biasanya dapat disesuaikan dengan mesinnya.
Timing belt berpengaruh sekali pada laju anyaman. Tanda dari vanbelt bagian dalam rusak adalah sering loncat ketika mesin dioperasikan dengan kecepatan tinggi atau ketika saat memproses bahan yang tebal yang diakibatkan oleh gerigi timing belt yang sudah rusak atau kendor. Sehingga akan mudah untuk tarikan meleset. Untuk kasus timing belt yang putus kita harus mengamati dan mempelajari cara pemasangan dan sekaligus mengatur timing belt secara sempurna.
Lorem ipsum is simply free text used by copytyping refreshing. Neque porro est qui dolorem ipsum quia quaed inventore veritatis et quasi architecto beatae vitae dicta sunt explicabo.
Jenis Dan Tipe V-Belt
V-belt terdiri dari beberapa tipe yang digunakan sesuai dengan kebutuhan. Tipe yang tesedia A,B,C,D dan E.Berikut Tipe V-belt Bendasarkan bentuk dan kegunaaannya:
– Tipe sempit. ditandai simbol 3V, 5V, & 8V
– Tipe beban ringan. ditandai dengan 3L, 4L, & 5L
Untuk Mengetahui Ukuran2 V-belt anda bisa melihat di V-Belt Mitsuboshi
Dibawah ini adalah perhitungan untuk mencari pitch diameter pulley dan kecepatan angular yang akan dikehendaki dengan rumus berikut :
w1 : kecepatan pulley 1 D1 : diameter pulley 1
w2 : kecepatan pulley 2 D2 : diameter pulley 2
Perhitungan untuk mencari panjang belting (L) yang akan di pasang adalah :
L : panjang V-belt (m)
C : jarak antar poros (m)
D1 : pitch diameter pulley 1
D2 : pitch diameter pulley 2
